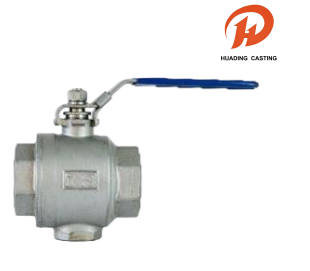

صمامات كروية لتوصيل الخيط الداخلي مكونة من قطعتين

تتميز هذه الصمامات الكروية ذات الخيط الداخلي المكونة من قطعتين بجسم صب استثماري قوي وساق مقاوم للنفخ، مما يضمن السلامة والمتانة. تم تصميم الصمامات لتعدد الاستخدامات، وتتوافق مع معايير الخيوط المتعددة (NPT، وBSPT، وDIN 2999، وISO 228) وتدعم التثبيت المباشر للمشغلات وفقًا لمعيار ISO 5211. مع ضغط عمل يبلغ 1000 رطل لكل بوصة مربعة والالتزام بمعايير الاختبار الصارمة مثل API 598، تم تصميم هذه الصمامات الكروية ذات الخيط الداخلي المكونة من قطعتين للتطبيقات عالية الأداء.

إرسال استفسار

وصف المنتج

الاسم: صمامات كروية لتوصيل الخيط الداخلي مكونة من قطعتين

المواد: الجدول التالي

موك: 100 جهاز كمبيوتر شخصى

الحزمة: التعبئة الداخلية من كيس الفقاعات السميكة والتعبئة الخارجية للكرتون ، أو نقل البليت البحري

الشحن: DHL، UPS، FedEx، LCL عن طريق البحر وما إلى ذلك.

التسامح: التصنيع باستخدام الحاسب الآلي الدقيق، التسامح ± 0.01 مم

الفحص: فحص CMM الألماني الكامل، صفر عيب

صانعي القطع الأصلية وتصنيع التصميم الشخصي: تصنيع المعدات الأصلية وأوديإم مقبولة، صنع عينة سريعة

الوقت: رقابة صارمة على الجودة، والتسليم في الوقت المحدد

الخدمة: مجموعة واسعة من المواد للأجزاء المخصصة

صمامات كروية لتوصيل الخيط الداخلي مكونة من قطعتين

تتوافق هذه الصمامات الكروية ذات الخيط الداخلي المكونة من قطعتين مع معايير خيوط الأنابيب بما في ذلك NPT وBSPT وDIN 2999 وISO 228، وتتميز بتصميم التثبيت المباشر ISO 5211 للمشغلات جنبًا إلى جنب مع جهاز القفل. تم تصنيفها لضغط عمل يبلغ 1000 رطل لكل بوصة مربعة (PN63) W.O.G، وتم اختبار الصمامات الكروية ذات الخيط الداخلي المكونة من قطعتين بدقة وفقًا لمعايير API 598 وGB/T 13927 وISO 5208 لضمان أداء موثوق به في التطبيقات الصعبة.

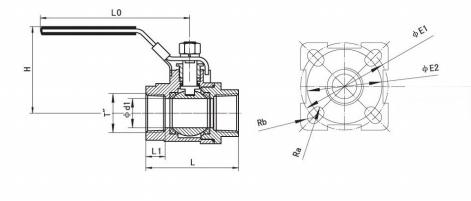

الشخصيات الفنية للصمامات الكروية والرسم النموذجي

الاسمي	ماسورة	البعد
مطار الدوحة الدولي. (مم)	خيط	د1	L	L1	H	L0	رع	روبية	ه1	ه2
8	1/4	9.2	46.8	10	47.8	80	ر3	ر3	Φ42	Φ36
10	3/8	12.5	52	12	52	80	ر3	ر3	Φ42	Φ36
15	1/2	15	59	13.5	56.5	100	ر3	ر3	Φ42	Φ36
20	3/4	20	65	14.5	58.5	100	ر3	ر3	Φ42	Φ36
25	1	25	76	16.5	74	148	ر3	ص3.5	Φ50	Φ42
32	1 1/4	32	90	19	79	148	ر3	ص3.5	Φ50	Φ42
40	1 1/2	38	101.5	19	92	190	ص3.5	ص 4.5	Φ70	Φ50
50	2	50	120.5	22	103	190	ص3.5	ص 4.5	Φ70	Φ50
65	2 1/2	65	157	28	118	280	ص 4.5	R5.5	Φ102	Φ70
80	3	80	176	32	118	280	ص 4.5	R5.5	Φ102	Φ70
100	4	100	212	32	144	280	5.75 ريال	6.75 راند	Φ125	Φ102

قائمة المواد صمام الكرة

اسم الجزء	مادة
جسم	دبليو سي بي CF8 CF8M
كاب	دبليو سي بي CF8 CF8M
كرة	SS304 SS304 SS316
مقعد	بتف
ينبع	SS304 SS304 SS316
غدة	SS304
التعبئة	بتف
حشية	بتف
غسالة	بتف
بندق	SS304
غسالة الربيع	SS304
خزانة	SS304
مقبض	SS304
غطاء	بلاستيك
