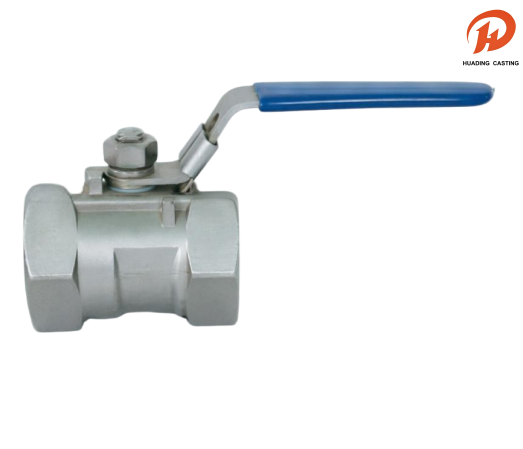

صمامات كروية لتوصيل الخيط الداخلي من قطعة واحدة

تعتبر الصمامات الكروية ذات التوصيل الداخلي المكونة من قطعة واحدة مكونات أساسية في أنظمة التحكم في السوائل الصناعية الحديثة، وتتميز بتصميمها المدمج وأداء الختم الموثوق به. تتميز الصمامات الكروية ذات التوصيل الداخلي المكونة من قطعة واحدة بهيكل جسم موحد يقلل بشكل كبير من مسارات التسرب المحتملة، مما يجعلها مناسبة بشكل خاص لبيئات الضغط العالي والسلامة العالية. يسمح اتصال الخيط الداخلي بالتركيب السريع والآمن على الأنابيب القياسية دون الحاجة إلى محولات إضافية، مما يوفر الوقت والتكلفة أثناء الصيانة. مصنوعة من مواد متينة مثل الفولاذ المقاوم للصدأ أو النحاس، توفر الصمامات الكروية ذات الخيط الداخلي المكونة من قطعة واحدة مقاومة فائقة للتآكل وعمر خدمة ممتد. تعمل ساقها المقاومة للانفجار وتصميم التجويف المنخفض على تعزيز السلامة التشغيلية ودقة التدفق. يتم تطبيقها على نطاق واسع في الصناعات الكيميائية ومعالجة المياه والنفط والغاز، وتعمل هذه الصمامات باستمرار في ظل الظروف الصعبة. وهي متوفرة بتصنيفات ضغط مثل PN16 وPN63، وتتوافق مع المعايير الدولية بما في ذلك NPT وBSPT وDIN2999 وISO228، مما يضمن التوافق والموثوقية العالمية.

إرسال استفسار

وصف المنتج

الاسم: قطعة واحدة من الصمامات الكروية ذات الخيط الداخلي

المواد: الجدول التالي

موك: 100 جهاز كمبيوتر شخصى

الحزمة: التعبئة الداخلية من كيس الفقاعات السميكة والتعبئة الخارجية للكرتون ، أو نقل البليت البحري

الشحن: DHL، UPS، FedEx، LCL عن طريق البحر وما إلى ذلك.

التسامح: التصنيع باستخدام الحاسب الآلي الدقيق، التسامح ± 0.01 مم

الفحص: فحص CMM الألماني الكامل، صفر عيب

صانعي القطع الأصلية وتصنيع التصميم الشخصي: تصنيع المعدات الأصلية وأوديإم مقبولة، صنع عينة سريعة

الوقت: رقابة صارمة على الجودة، والتسليم في الوقت المحدد

الخدمة: مجموعة واسعة من المواد للأجزاء المخصصة

صمامات كروية لتوصيل الخيط الداخلي من قطعة واحدة

توفر الصمامات الكروية ذات الخيط الداخلي المكونة من قطعة واحدة أداءً مدمجًا ومحكمًا مانعًا للتسرب لأنظمة السوائل الصناعية. موثوق بها في المعالجة الكيميائية، ومعالجة المياه، والنفط والغاز، وتتعامل هذه الصمامات مع الظروف الصعبة بشكل موثوق. يتم تقديمها في تصنيفات PN16/PN63 مع خيوط NPT/BSPT، وهي تتوافق مع المعايير العالمية للتكامل السلس في شبكات الأنابيب الدولية، مما يوفر تشغيلًا متسقًا ودائمًا عبر التطبيقات كثيرة المتطلبات.

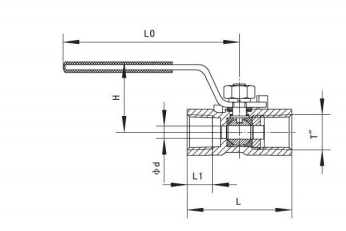

الشخصيات الفنية للصمام الكروي والرسم النموذجي

ضياء الاسمي. (مم)	خيط الأنابيب	البعد (مم)
		d	L	L1	H	L0
8	1/4	4.6	39	9.5	31	62
10	3/8	6.8	44	10.5	35.5	62.5
15	1/2	9.2	56.5	14	40	96
20	3/4	12.5	59	15	44	96
25	1	16	71	18	50	101
32	1 1/4	20	78	19	54	101
40	1 1/2	25	83	20	70	135
50	2	32	100	23	75	135

قائمة المواد صمام الكرة

اسم الجزء	مادة
جسم	دبليو سي بي CF8 CF8M
كاب	دبليو سي بي CF8 CF8M
مقبض	SS304
كرة	SS304 SS304 SS316
مقعد	بتف
ينبع	SS304 SS304 SS316
غسالة التعبئة	بتف
حشية	بتف
غسالة التوجه	بتف
بندق	SS304
غسالة الربيع	SS304
خزانة	SS304
مقبض	SS304
غطاء	بلاستيك
