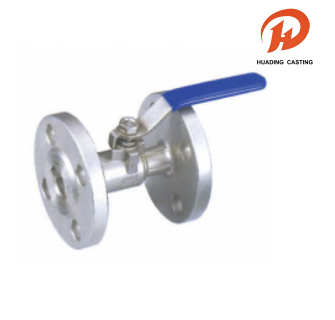

صمامات كروية ذات شفة قطعة واحدة

تم تصميم صماماتنا الكروية ذات الحافة الواحدة لتوفير أداء وموثوقية فائقين عبر مجموعة واسعة من التطبيقات الصناعية. تم تصميم هذه الصمامات مع أخذ تعدد الاستخدامات في الاعتبار، وهي تدعم ضغوط العمل التي تبلغ 1.6 و2.5 و4.0 و6.4 ميجاباسكال وهي متوفرة بأحجام تتراوح من 1/2 بوصة إلى 10 بوصة. إنها مناسبة للاستخدام مع الوسائط المتنوعة، بما في ذلك الماء والغاز والزيت والأحماض المسببة للتآكل مثل حمض النيتريك وحمض الأسيتيك. توفر الصمامات الكروية ذات الحافة الواحدة قدرة ممتازة على التكيف الحراري، وتعمل بفعالية عند درجات حرارة أقل من 180 درجة مئوية مع أختام PTFE أو حتى 300 درجة مئوية مع أختام PPL.

إرسال استفسار

وصف المنتج

الاسم: قطعة واحدة صمامات كروية شفة

المواد: الجدول التالي

موك: 100 جهاز كمبيوتر شخصى

الحزمة: التعبئة الداخلية من كيس الفقاعات السميكة والتعبئة الخارجية للكرتون ، أو نقل البليت البحري

الشحن: DHL، UPS، FedEx، LCL عن طريق البحر وما إلى ذلك.

التسامح: التصنيع باستخدام الحاسب الآلي الدقيق، التسامح ± 0.01 مم

الفحص: فحص CMM الألماني الكامل، صفر عيب

صانعي القطع الأصلية وتصنيع التصميم الشخصي: تصنيع المعدات الأصلية وأوديإم مقبولة، صنع عينة سريعة

الوقت: رقابة صارمة على الجودة، والتسليم في الوقت المحدد

الخدمة: مجموعة واسعة من المواد للأجزاء المخصصة

صمامات كروية ذات شفة قطعة واحدة

تعد السلامة والامتثال أمرًا بالغ الأهمية في تصميم هذه الصمامات الكروية ذات الحافة الواحدة. إنها تلتزم بالمعايير الدولية الصارمة، وتتميز بفلنجات ANSI B16.5 وأبعاد ANSI B16.10 وجهًا لوجه. علاوة على ذلك، تتوفر أجهزة مقاومة للحريق (API 607) وأجهزة مضادة للكهرباء الساكنة عند الطلب لضمان السلامة التشغيلية في البيئات الخطرة. تخضع كل وحدة لاختبارات صارمة وفقًا لمعايير ANSI B16.34 وAPI 598. سواء كان الأمر يتعلق بالمنفعة العامة أو المعالجة الكيميائية المتخصصة، فإن الصمامات الكروية ذات الحافة المكونة من قطعة واحدة توفر حلاً قويًا ومتوافقًا وعالي الجودة لاحتياجات التحكم في السوائل الخاصة بك.

الشخصيات الفنية للصمامات الكروية ذات الحافة والرسم النموذجي

مصادر القدرة النووية	1.6MPa، 2.5MPa، 4.0MPa، 6.4MPa
مصادر القدرة النووية	d	L	D	K	د1	C	f	H	ن-Φ	W
1/2	12	90	95	65	46	14	2	60	4-14	110
3/4	15	105	105	75	56	14	2	65	4-14	120
1	20	110	115	85	65	15	2	75	4-14	150
1 1/4	25	125	135	100	76	16	3	83	4-18	160
1 1/2	32	136	145	110	85	18	3	90	4-18	160
2	38	155	160	125	100	18	3	100	4-18	180
2 1/2	50	170	180	145	118	20	3	110	4-18	200
3	65	200	195	160	132	20	3	130	8-18	250
4	80	230	215	180	150	22	3	150	8-18	270
5	76	254	255	216	186	24	3	185	8-22	300
6	102	267	279	241.5	216	26	3	209	8-22	320
8	152	292	345	298.5	270	29	3	250	8-22	350
10	203	330	406	362	324	31	3	345	12-26	400

قائمة المواد صمام الكرة

اسم الجزء	مادة
جسم	CF8M/WCB
مقعد	بتف
كاب	CF8M/WCB
حشية الختم	PTFE/الجرافيت
كرة	SS316
ينبع	SS316
ختم الجذعية	بتف
التعبئة	PTFE/الجرافيت
غدة التعبئة	SS316
غدة التعبئة	CF8M/WCB
إيقاف رقم التعريف الشخصي	SS304
غدة بولت	SS304
حلقة المفاجئة	65 مليون
مقبض	KT33-8
مجموعة الترباس	SS304
