صمام كروي ذو حواف عالي الأداء

يُعد الصمام الكروي ذو الحواف عالي الأداء الحل الأمثل للتحكم في التدفق الحرج. تم تصميمه بهيكل من الفولاذ المقاوم للصدأ مصنوع بدقة. ويضمن الصمام الكروي ذو الحواف التكامل السلس لخطوط الأنابيب والسلامة الهيكلية. يزيل التصميم الحقيقي للمنفذ الكامل (التجويف الكامل) قيود التدفق، مما يعمل على تحسين ديناميكيات السوائل لتحقيق أقصى قدر من الكفاءة. سواء كنت تتعامل مع البخار عالي الضغط أو المواد الكيميائية المسببة للتآكل أو الغازات المتطايرة، فإن هذا الصمام يوفر موثوقية إغلاق لا مثيل لها ومتانة استثنائية في البيئات الأكثر تطلبًا.

إرسال استفسار

وصف المنتج

الاسم: صمام كروي ذو حواف عالي الأداء

المواد: 304 الفولاذ المقاوم للصدأ

موك: 10 جهاز كمبيوتر شخصى

الحزمة: التعبئة الداخلية من كيس الفقاعات السميكة والتعبئة الخارجية للكرتون ، أو نقل البليت البحري

الشحن: DHL، UPS، FedEx، LCL عن طريق البحر وما إلى ذلك.

التسامح: التصنيع باستخدام الحاسب الآلي الدقيق، التسامح ± 0.01 مم

الفحص: فحص CMM الألماني الكامل، صفر عيب

صانعي القطع الأصلية وتصنيع التصميم الشخصي: تصنيع المعدات الأصلية وأوديإم مقبولة، صنع عينة سريعة

الوقت: رقابة صارمة على الجودة، والتسليم في الوقت المحدد

الخدمة: مجموعة واسعة من المواد للأجزاء المخصصة

الضمان: إذا لم تكن راضيًا عن المنتج الذي تلقيته، فما عليك سوى الاتصال بنا في أي وقت. سوف نقوم بالرد عليك على الفور ونساعدك على حل المشكلة.

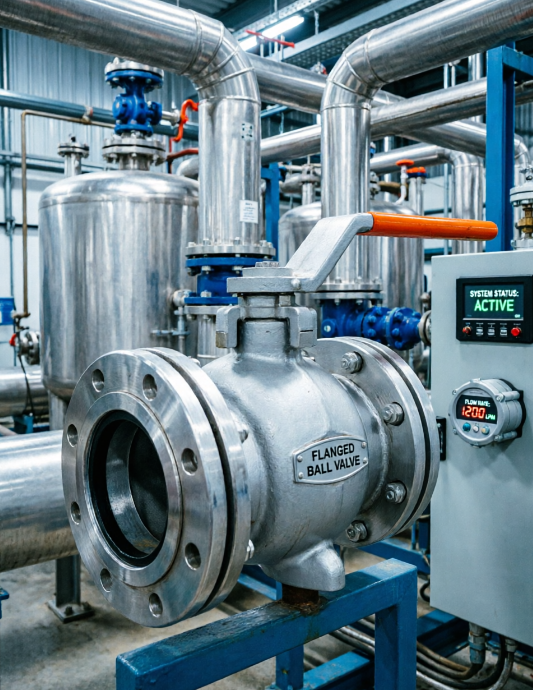

الصمام الكروي ذو الحواف هو صمام ربع دورة عالي الأداء مصمم للتحكم في تدفق السوائل والغازات في أنظمة الأنابيب الصناعية. تتميز بوجود كرة كروية ذات تجويف مركزي، تدور بمقدار 90 درجة لفتح أو إغلاق مسار التدفق. تم تجهيز الصمام بأطراف شفة، مما يسمح بالاتصال السهل والقوي والمثبت بمسامير لحواف خطوط الأنابيب المطابقة، مما يضمن ملاءمة آمنة ومانعة للتسرب.

التطبيقات الرئيسية

تعد الصمامات الكروية ذات الحواف مكونات أساسية في مجموعة واسعة من الصناعات نظرًا لتعدد استخداماتها وموثوقيتها:

صناعة النفط والغاز: مثالية لعزل خطوط الأنابيب، والتحكم في رؤوس الآبار، وعمليات التكرير، والتعامل مع الهيدروكربونات تحت ضغط عالٍ.

المعالجة الكيميائية: مثالية للتحكم بأمان في السوائل المسببة للتآكل والسوائل الخطرة بفضل المواد المقاومة مثل الفولاذ المقاوم للصدأ (CF8/CF8M) والأختام المتخصصة (PTFE/PPL).

معالجة المياه ومياه الصرف الصحي: تستخدم على نطاق واسع في شبكات توزيع المياه، وأنظمة الترشيح، وعمليات الجرعات الكيميائية.

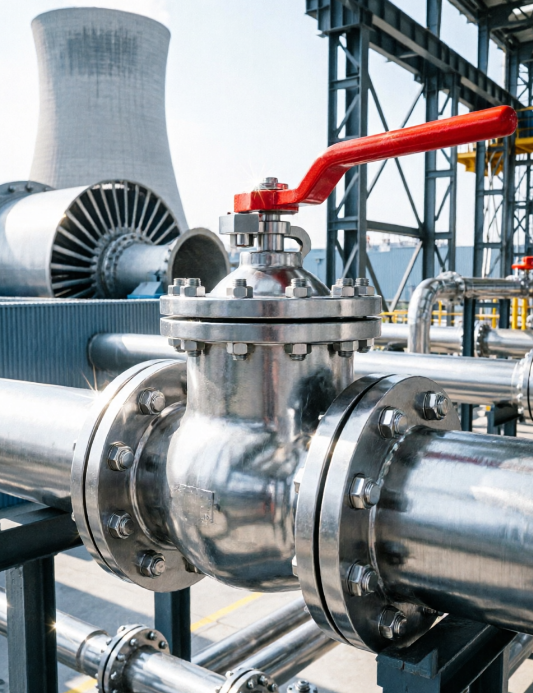

توليد الطاقة: ضروري لتنظيم البخار ومياه التبريد وتدفق الوقود في محطات الطاقة وأنظمة المرافق.

خدمات التدفئة والتهوية وتكييف الهواء وخدمات البناء: توفر تحكمًا موثوقًا في التدفق وموازنة الضغط في أنظمة التدفئة والتهوية وتكييف الهواء.

نقاط البيع الرئيسية

اتصال شفة قوي: يضمن تصميم الحافة اتصالاً قويًا ومستقرًا ومانعًا للتسرب بخطوط الأنابيب، مما يجعلها مثالية لتطبيقات الضغط العالي والتطبيقات ذات القطر الكبير (على سبيل المثال، ASME Class 150، 300، PN16-PN64).

التشغيل السريع بزاوية 90 درجة: مصمم للتحكم السريع في التشغيل/الإيقاف، مما يسمح للمشغلين بفتح أو إغلاق الصمام بربع دورة فقط، مما يحسن الكفاءة التشغيلية بشكل كبير.

الحد الأدنى من انخفاض الضغط: يتميز الصمام بتصميم منفذ كامل (تجويف كامل)، ويوفر مسار تدفق بدون عائق يقلل من مقاومة السوائل وفقدان الضغط، مما يعزز كفاءة النظام بشكل عام.

إغلاق وأمان فائقان: مجهز بتقنيات إغلاق متقدمة، بما في ذلك تصميمات مقاومة للحريق، وأجهزة مضادة للكهرباء الساكنة، وسيقان مقاومة للانفجار، مما يضمن أقصى قدر من الأمان وعدم التسرب حتى في الظروف القاسية.

سهولة الصيانة والتركيب: يتيح هيكل الجسم المتين المكون من قطعتين أو ثلاث قطع سهولة الفحص والإصلاح واستبدال الختم داخل الخط دون إزالة الصمام بالكامل من خط الأنابيب، مما يقلل من وقت التوقف عن العمل وتكاليف الصيانة.

جاهز للأتمتة: متوافق مع المحركات الهوائية أو الكهربائية أو مشغلات التروس (لوحة التركيب ISO 5211)، مما يجعل من السهل دمجها في أنظمة التحكم الآلية الحديثة للتشغيل عن بعد.

المواصفات الفنية (نموذجية):

نوع المادة	304 سلسلة الضوء
مقاس	DN15	DN20	DN25	DN32	DN40	DN50
الوزن (كجم)	2	2.5	3	4	4.5	6
مقاس	DN65	DN80	DN100	DN125	DN150	DN200
الوزن (كجم)	8	11	14	22	30	49.5
نوع المادة	304 سلسلة متوسطة
مقاس	DN15	DN20	DN25	DN32	DN40	DN50
الوزن (كجم)	2.5	3.15	3.75	5.25	6.25	7.6
مقاس	DN65	DN80	DN100	DN125	DN150	DN200
الوزن (كجم)	10.75	13.55	18	27.5	36.5	82.5
