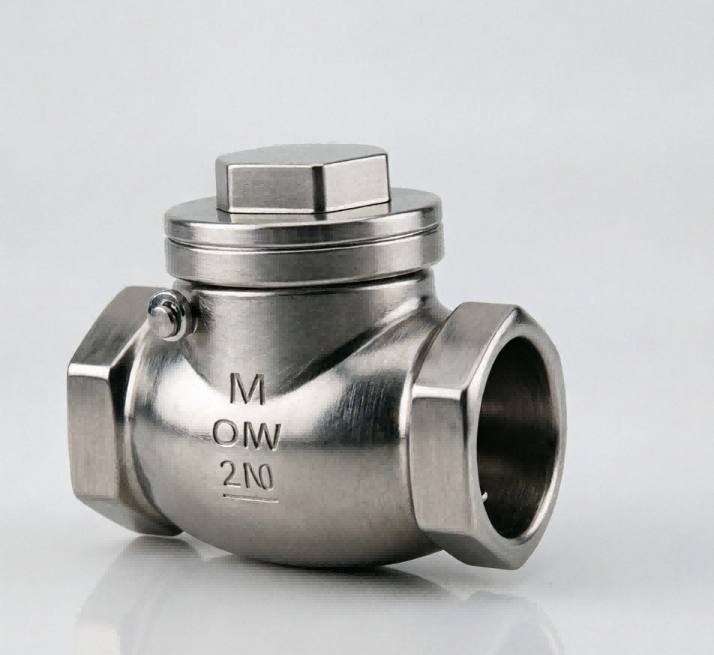

H14 صمام فحص الرفع الملولب

الاسم: صمام فحص الرفع الملولب H14

المواد: 201/304 الفولاذ المقاوم للصدأ

موك: 10 جهاز كمبيوتر شخصى

الحزمة: التعبئة الداخلية من كيس الفقاعات السميكة والتعبئة الخارجية للكرتون ، أو نقل البليت البحري

الشحن: DHL، UPS، FedEx، LCL عن طريق البحر وما إلى ذلك.

التسامح: التصنيع باستخدام الحاسب الآلي الدقيق، التسامح ± 0.01 مم

الفحص: فحص CMM الألماني الكامل، صفر عيب

صانعي القطع الأصلية وتصنيع التصميم الشخصي: تصنيع المعدات الأصلية وأوديإم مقبولة، صنع عينة سريعة

الوقت: رقابة صارمة على الجودة، والتسليم في الوقت المحدد

الخدمة: مجموعة واسعة من المواد للأجزاء المخصصة

يعد صمام فحص الرفع الملولب H14 حلاً مدمجًا وموثوقًا للغاية مصممًا لمنع التدفق الخلفي في أنظمة الأنابيب ذات القطر الصغير. يجمع بين البناء المتين والتصميم الداخلي الفعال، وهو الخيار المثالي لتطبيقات التحكم في السوائل السكنية والتجارية والصناعية الخفيفة.

مواد متينة ومقاومة للتآكل

تم تصميم صمام عدم الرجوع H14 ليتحمل بيئات التشغيل القاسية، وهو متوفر بمواد متميزة بما في ذلك الفولاذ المقاوم للصدأ (SS201/304). وهذا يضمن مقاومة ممتازة للصدأ والتآكل ودرجات الحرارة المرتفعة، مما يجعله مناسبًا للمياه والبخار والزيت وبعض الوسائط الكيميائية المسببة للتآكل.

آلية رفع فعالة

يتميز H14 بتصميم كلاسيكي لصمام فحص الرفع، ويستخدم الطاقة الحركية للسائل ليفتح تلقائيًا وتغلق الجاذبية. وهذا يضمن إحكام الإغلاق ضد التدفق الخلفي دون الحاجة إلى طاقة خارجية أو تشغيل يدوي، مما يحمي المضخات والضواغط بشكل فعال من المطرقة المائية وتلف التدفق العكسي.

سهلة التركيب مع نهايات مترابطة

تم تصميم طراز H14 لتوفير الراحة، ويأتي مزودًا بوصلات مترابطة داخلية قياسية (NPT أو BSP أو G). يتيح ذلك التثبيت السريع والآمن والمقاوم للتسرب على خطوط الأنابيب ذات التجويف الصغير (عادةً من DN15 إلى DN50 / 1/2 بوصة إلى 2 بوصة)، مما يقلل بشكل كبير من وقت العمل وتكاليف التثبيت.

إغلاق موثوق به وصيانة منخفضة

تم تصنيع المكونات الداخلية بدقة لضمان إغلاق مانع للتسرب. بفضل الهيكل البسيط والقوي، يتطلب صمام H14 الحد الأدنى من الصيانة. إن بصمتها المدمجة تجعلها مثالية للمساحات الضيقة حيث لا يمكن تركيب صمامات فحص التأرجح الأكبر حجمًا.

تطبيقات صناعية متعددة الاستخدامات

يتم استخدام صمام عدم الرجوع الملولب H14 على نطاق واسع في مختلف القطاعات، بما في ذلك:

أنظمة التدفئة والتهوية وتكييف الهواء والسباكة: منع التدفق الخلفي في خطوط التدفئة وإمدادات المياه.

التحكم في السوائل الصناعية: حماية الأجهزة الحساسة والمضخات الصغيرة.

النفط والغاز: إدارة التدفق أحادي الاتجاه في خطوط الوقود والتشحيم.

المعالجة الكيميائية: التعامل مع السوائل المسببة للتآكل المتوافقة بأمان.

ح14 الطابع الفني لصمام فحص الرفع الملولب

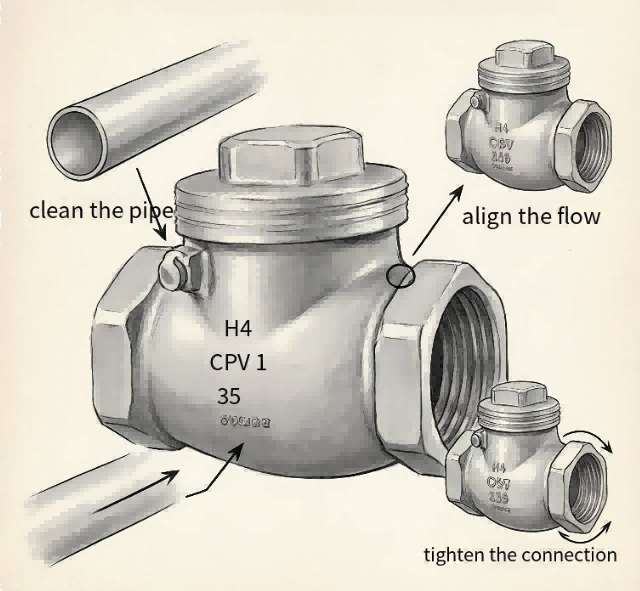

إرشادات التثبيت لفحص الصمامات

لضمان الأداء الأمثل ومنع تلف النظام، يرجى اتباع إرشادات التثبيت هذه بدقة:

تحقق من اتجاه التدفق

هذه هي الخطوة الأكثر أهمية. تحقق دائمًا من مؤشر السهم الموجود على جسم الصمام. يجب أن يشير السهم في نفس اتجاه تدفق السائل. سيؤدي تثبيت الصمام للخلف إلى سد خط الأنابيب تمامًا وقد يتسبب في أضرار جسيمة للمضخة أو الصمام نفسه.

تثبيت في الموضع الصحيح

الأنواع المختلفة من صمامات الفحص لها متطلبات موضعية محددة:

رفع صمامات عدم الرجوع (على سبيل المثال، طراز H14): يُغلق قرص الصمام بالجاذبية. ولذلك، يجب تثبيته على خطوط الأنابيب الأفقية. إذا كنت بحاجة إلى تثبيته على أنبوب عمودي، فيجب أن يكون التدفق صاعدًا بشكل صارم (من الأسفل إلى الأعلى).

صمامات عدم الرجوع المتأرجحة: يجب تركيبها على خطوط الأنابيب الأفقية لضمان تأرجح القرص بحرية وإغلاقه بشكل صحيح.

تنظيف خط الأنابيب

قبل التثبيت، تأكد من تنظيف خط الأنابيب جيدًا. قم بإزالة أي حطام أو خبث اللحام أو الأوساخ أو الحصى. يمكن أن تمنع الجسيمات الغريبة المحاصرة بين قرص الصمام والمقعد الصمام من الإغلاق بإحكام، مما يؤدي إلى حدوث تسرب داخلي.

الاتصال السليم والختم

الصمامات الملولبة: عند ربط صمامات الفحص الملولبة (مثل H14)، لف الخيوط الذكرية بشريط مانع للتسرب مناسب (شريط تفلون) أو ضع مخدر الأنابيب. لا تشد أكثر من اللازم، لأن ذلك قد يؤدي إلى تشقق جسم الصمام أو تركيباته.

الصمامات ذات الحواف: تأكد من توسيط الحشيات وشد البراغي بالتساوي بنمط قطري (نجمي) لمنع الضغط غير المتساوي والتسربات.

الحفاظ على تشغيل الأنابيب المستقيمة

للحصول على أفضل أداء، يوصى بوجود مقطع مستقيم من الأنبوب (على الأقل 5 إلى 10 أضعاف قطر الأنبوب) قبل مدخل الصمام. وهذا يضمن تدفقًا مستقرًا وغير مضطربًا، مما يسمح للصمام بالفتح والإغلاق بسلاسة.

التفتيش المنتظم

بعد التثبيت، قم بفحص الصمام وتوصيلات خطوط الأنابيب بانتظام بحثًا عن أي علامات تسرب. إذا بدأ الصمام في إصدار أصوات عالية (مطرقة مائية)، ففكر في تركيب ممتص الصدمات أو التحقق مما إذا كانت سرعة الإغلاق بحاجة إلى تعديل.

الشهادة: GB/T 19001-2016/ISO 9001-2015

التعليمات

ما هو موك الخاص بك؟

هو وفقا لك، وعادة ما يكون 1000 وحدة. نحن نقبل كمية صغيرة.

ما هو وقت التسليم للعينة ؟

إنه وفقًا للعينة، وعادةً ما يكون 7 أيام.

ما هو نطاق الوزن الذي ألقيته؟

الوزن الذي يمكننا صبه من 0.007 كجم إلى 130 كجم.

ما هي مدة الدفع الخاصة بك؟

30% دفعة مقدمة والباقي 70% مقابل بوليصة الشحن للشحن.

هل تقدم عينة؟ مجاني أم مجاني؟

نعم، نحن نقدم العينة، ولكن تكاليف التسليم وتكاليف العفن يجب أن تتحملها أنت.

هل أنت منتج أو شركة تجارية؟

نحن مصنعون محترفون يتمتعون بخبرة تصدير تزيد عن 26 عامًا في تصميم وإنتاج المسبوكات المعدنية.
