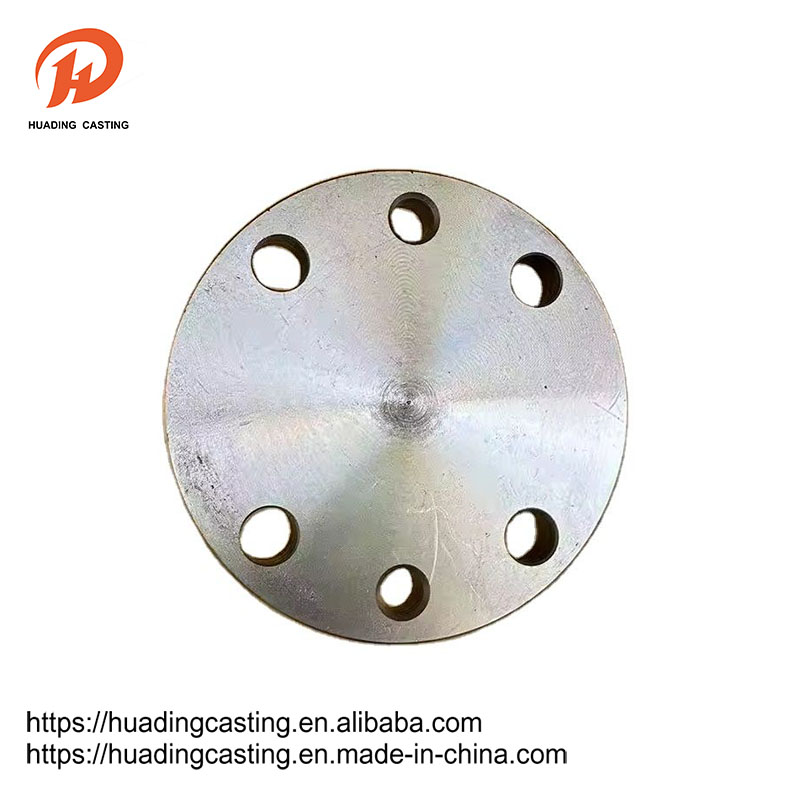

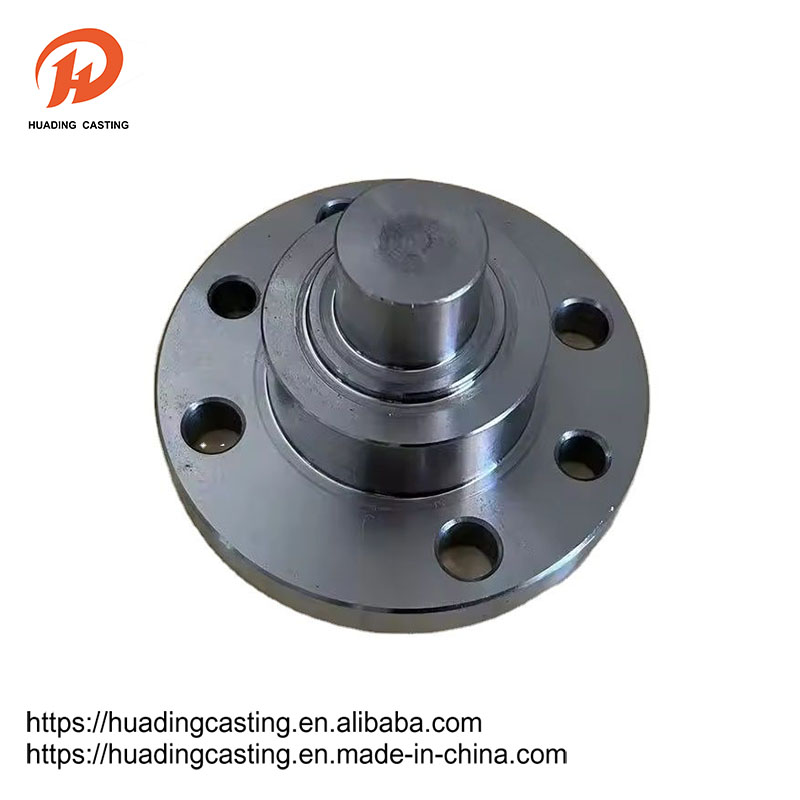

شفة

الحافة عبارة عن جزء متصل بين العمود والعمود ، والذي يستخدم للاتصال بين نهايات الأنبوب ؛ كما أنه مفيد في الحافة على استيراد وتصدير المعدات للاتصال بين جهازين ، مثل شفة المخفض. يشير اتصال الحافة أو مفصل الحافة إلى اتصال قابل للفصل والذي يتم توصيله بواسطة الشفاه والحشيات والمسامير كمجموعة من هياكل الختم المشتركة. هناك ثقوب في الحافة والبراغي تجعل الشفرين متصلين بإحكام. يتم إغلاق الحافة بحشية.

إرسال استفسار

وصف المنتج

تنقسم الشفاه إلى توصيل الخيوط (اتصال الخيط) الشفاه ، الشفاه الملحومة ، الشفاه المشابك. يتم استخدام الشفاه في أزواج ، ويمكن استخدام الشفاه الأسلاك لأنابيب الضغط المنخفض ، والشفاه الملحومة لأكثر من أربعة كيلوغرامات من الضغط. ضع حشية بين الشفرين وربطهما بالمسامير. يختلف سمك شفة الضغط المختلفة ، ويستخدمون براغي مختلفة. المضخات والصمامات ، عند توصيلها بخطوط الأنابيب ، يتم أيضًا تحويل الأجزاء المحلية من هذه المعدات أيضًا إلى أشكال شفة مقابلة ، والمعروفة أيضًا باسم اتصالات الحافة. تسمى جميع الأجزاء المتصلة التي يتم توصيلها بواسطة مسامير حول طائرتين ويتم إغلاقها في نفس الوقت عمومًا "الشفاه" ، مثل اتصال أنابيب التهوية ، ويمكن تسمية هذا النوع من الأجزاء "الأجزاء ذات الحواف". ولكن هذا الاتصال ليس سوى جزء من المعدات ، مثل اتصال الحافة والمضخة ، ليس من الجيد استدعاء المضخة "أجزاء شفة". صغيرة نسبيا مثل الصمامات ، وما إلى ذلك ، يمكن تسميتها "أجزاء شفة".

معلمة المنتج

DN	يوم الأنابيب	حجم الاتصال				C	N	H	NPT
DN	A	D	K	L	n	C	N	H	NPT
10	17.2	75	50	11	4	12	25	2	3/8
15	21.3	80	55	11	4	12	30	20	1/2
20	26.9	90	65	11	4	14	40	24	3/4
25	33.7	100	75	11	4	14	50	24	1
32	42.4	120	90	14	4	16	60	26	1 1/4
40	48.3	130	100	14	4	16	70	26	1 1/2
50	60.3	140	110	14	4	16	80	28	2
65	76.1	160	130	14	4	16	100	32	2 1/2
80	88.9	190	150	18	4	18	110	34	3
100	114.3	210	170	18	4	18	130	40	4
125	139.7	240	200	18	8	18	160	44	5
150	168.3	265	225	18	8	20	185	44	6
